網絡部署后， 中心節點就要建立拓?fù)浔恚?并建立一個節點的父子關系。拓?fù)浒l(fā)現分為兩個階段， 首先是骨干網絡發現， 在此階段， 中心節點將自己的網絡級別設置為0級節點， 然后在中心節點廣播域內的所有節點均發送分組， 分組包含發送節點的類型和網絡級別， 當中心節點廣播域內的所有節點收到中心節點發送的分組后， 終端節點將忽略該分組信息， 全能節點則將自己的網絡級別設置為分組中的網絡級別加1， 即為第1級， 然后將自己的節點類型和網絡級別作為新的發現分組廣播出去。當一個節點收到第i級節點的廣播分組后， 記錄發送這個廣播分組的節點的級別， 并設置自己的級別為(i+1)。這個過程將一直持續下去， 直到網絡內的每個全能節點都具有一個級別。如果節點已經建立了自己的級別，就忽略其它的級別發現分組。第二階段是終端節點發現。在此階段， 各個全能節點在自己的廣播區域內向它所有的終端節點發送分組包， 終端節點收到分組后， 會設置自身為該全能節點的附屬節點， 并將自己的網絡信息發送給全能節點。當終端節點建立好附屬級別后， 將忽略其他全能節點發送的分組。完成網絡發現后， 所有節點將把自身的節點類型和網絡級別發送給中心節點， 這樣， 中心節點就可以建立一張當前的網絡拓?fù)鋱D。此后， 當有新節點加入網絡時， 中心節點就可在網絡中尋找該節點并更新拓?fù)浔恚?并添加節點。而當有節點刪除時， 中心節點也會更新拓?fù)浔恚?并刪除該節點。

4.4 網絡數據傳輸

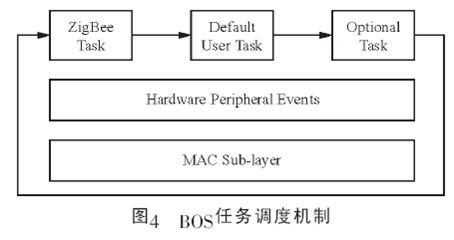

JN5121模塊可以采用KVP和MSG兩種數據包格式來傳輸數據.本系統采用的數據包格式為MSG格式， 即通過afdeDataRequest () 和JZA_u8AfMsgObject() 兩個函數來實現節點間的數據傳輸，其中afdeDataRequest () 函數用于實現節點數據發送， JZA_u8AfMsgObject () 則負責數據接收，JZA_u8AfMsgObject ( ) 函數屬于BOS 系統中的Zigbee Task任務， 因此， 在BOS運行期間， 系統會不斷查詢?nèi)蝿?wù)信息。當接收到新數據時， 系統將調用JZA_u8AfMsgObject ( ) 函數， 并在JZA_u8AfMsgObject () 函數中對數據包進行解析和處理。

5 系統功耗控制

系統節點的低功耗設計采用器件低功耗設計和精確的電源管理策略。其中器件低功耗設計主要是選擇低功耗器件， 并在空閑時， 通過軟件方式使器件進入低功耗或休眠模式。精確的電源管理策略則是采用選擇供電的方式， 通過CPU來控制設備的供電時間。本系統設計就是采用器件低功耗設計同時， 也根據節點需要完成功能， 來為節點制定精確的電源管理。本系統設計終端節點為定時采集方式， 從而大大縮短了終端節點的工作時間， 使終端節點大部分時間都處于低功耗或休眠模式， 本系統的終端節點電池的工作時間可以長達12個月到24個月。但是， 全能節點必須一直處于工作狀態， 因此， 相對于終端節點， 全能節點功耗比較高， 故應盡量簡化全能節點的電路設計， 并采用外部供電的方式， 由灌溉控制系統來為其供電。

6 系統調試

本文給出的基于Zigbee的土壤墑情監控系統組裝完畢后， 經測試， 系統運行穩定。Zigbee無線通信系統的通信成功率達98. 392%， 土壤水分傳感器的采集精度可達1%。通過低功耗設計，其終端節點的待機電流大約為17μA， 工作電流大約為30mA。在一天24小時內， 本系統中的節點每60分鐘采集一次數據， 采集工作時間是17s（測試得到）， 系統在24小時內工作0.113h， 待機23.887h， 理論功耗為(0.113×30 ＋ 0.017×23.887)3.796mAH。對于一節普通的800mAH的堿性電池， 其終端節點可以持續工作7個月。全能節點由灌溉區的灌溉控制系統供電， 可以保證全能節點全天持續工作。實際上， 系統持續工作時間取決于很多外部因素， 例如： 電池種類、容量和應用場合等。在實際應用中， 合理配置終端節點的工作時間， 也可以提高節點的工作時間。

7 結束語

本文介紹了以JN5121模塊為核心， 基于Zigbee的土壤墑情監控系統的設計與實現方法， 同時針對系統的節點硬件設計、網絡組建、數據通信和低功耗設計等問題， 給出了詳細的解決方案， 并成功實現了WSN網絡的組建。實驗證明，基于Zigbee的土壤墑情監控系統可以在很大程度上提高對農業土壤墑情的監控能力， 同時， 采用無線數據傳輸方式， 也加強了系統的靈活性和可靠性。更有利于系統的推廣應用。本系統可實現無人職守工作， 并可省去人工操作， 從而可在真正意義上實現灌溉自動化。
